玻璃鋼冷卻塔系列設備

HBLG2型方形橫流式玻璃鋼冷卻塔

發布日期：2020-03-13 04:29 來源：未知

HBLG2型方形橫流式玻璃鋼冷卻塔
　四、HBLG2型方形橫流式玻璃鋼冷卻塔

（一）、說明：
　　由機械電子工業第四設計院與清華大學聯合研制的HBLG2系列節能型橫流式玻璃鋼冷卻塔，單臺水量為750～4000m3/h。它具有熱力性能好、電耗低、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等優點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

1、設計工況及代碼意義

　　空氣干球溫度θ=31.5℃、空氣濕球溫度τ=28℃、大 氣 壓 力P=100400Pa、進 塔 水 溫t1=43℃、出 塔 水 溫t2=33℃、冷卻水量為代碼所示值（m3/h）、代碼意義（以1500型為例），H表示橫流式 、B表示玻璃鋼、L表示冷卻塔、G2表示工業用（中高 水溫降），其中2表示改型的次數、 -1500表示產水量1500 m3/h。

2、冷卻塔組成其特點

    1、塔體受力結構：為鋼結構，增設了晶格式多向斜撐整塔鋼性好，自振頻率7~10HZ，運行的最大振幅0.15mm。鋼結構采取了加強防腐措施，鍍鋅后涂氯磺化聚乙烯或環氧瀝青漆兩遍；
    2、圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，抗老化；
    3、風筒：為動能回收型，氣流組織合理、效率高、玻璃鋼材質，質輕高強耐腐蝕。
    4、風機：葉片材質為環氧玻璃鋼，葉片為機翼型，內充發泡塑料。風機動力合理、風量大、效力高、噪聲低、耐腐蝕；
    5、減速機：水平臥式，噪聲低、效率高、油潤滑可靠、檢修方便；
    6、電機：為冷卻塔專用變扭矩變極變速電機，分防曝和不防曝二種。該變速電機，HBLG2-750型為雙速，HBLG2-1000型以上為三速，節能顯著。它運轉靈活，當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫低也可開中、低速。冬季結冰時風機可開低速反轉。開高速時，控制柜可自動從低速→中速→高速，可降低起動電流；
    7、填料：直角折波填料，這種填料片表面大波壓了水波，剛性大、表面積大、對水的再分配能力強、水膜形成均勻，停留時間長、上下不能通視、水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固，不倒伏、不變形，水質差時也不易粘連堵塞。因填料片間形成氣流通道，空氣阻力小。
    8、配水系統：為池式配水，熱水經蝶閥調節進入配水箱，再均勻地流到配水池，最后經配水池底的靶式噴頭均勻分布到填料頂上；
    9、收水器：塔內填料后面的上段用HC-30型收水器，中段用HC-45型收水器，收水效果顯著，這種布置對填料均勻配風也起到良好作用；

3、選用與運行注意事項

    1、電源電壓380伏，50HZ；
    2、循環冷卻水的濁度不大于100mg/l。水中不得含油污及對玻璃鋼溶蝕的物質；
    3、冷卻塔承受地震烈度 ≤7度
    4、最大風載 ≤7.0×102Pa
    5、補充水理中蒸發損失占總循環水量的1.72%，飛濺損失占0.3%；
    6、減速機應經常檢查油位以及防漏油。
    7、風機、電機、減速機運轉前必須按相應產品說明書檢查，符合要求時再啟動，啟動順序，由低速到高速；
    8、塔頂上的配水池應經常檢查其配水的靶式噴頭是否堵塞，如有雜物應及時清除；
    9、如循環水、補充水水質差時應須取水質穩定措施，設旁濾器，必要時尚須須取殺菌滅藻措施；
    10、玻璃鋼屬燃燒體，因此冷卻塔維修時不得動用明火，臺動用明火則必須采取相應措施，并且必須經過消防、安全部門批準，有專職消防人員、消防設施在場。如需要陰燃型玻璃鋼，訂貨時需提出，需增加相應費用；
    11、冷卻塔主框架鋼結構每兩年對漆膜檢修一次，如有銹蝕則應清除污垢及銹蝕層，采取補救措施；
    12、整塔正常使用期不少于15年，填料片15年，玻璃鋼件20年。

4、規格及參數
    參數 HBLG2-750 HBLG2-1000 HBLG2-1500 HBLG2-2000 HBLG2-2500 HBLG2-3000 HBLG2-3500 HBLG2-4000
項目
冷卻水量 750 1000 1500 2000 2500 3000 3500 4000
m2/h
風機直徑 4700 5460 6000 7700 8000 8530 9140 9140
mm
風機風量 600000 900000 1350000 1750000 2100000 2400000 2730000 3150000
m2/h
葉片角 13° 18° 17° 6° 9° 7° 14° 16°
風機轉速 240 165 165 149 149 149 110 110
r/min
電機轉速 960 1450 1450 960 960 960 960 960
r/min
電機功率 30 37 55 75 132 132 160 200
kw
標準點噪 69.5 72 72.5 73 73.5 73.5 72.7 73
聲dB（A）
干重t 14.5 30.2 42.5 56.5 70 80 94 109.4
濕重t 24 41.2 63 87 101 115 145 166
長度Am 10.74 11.7 14.56 15.76 16.36 16.9 18.7 18.7
寬度Bm 7.2 7.8 9.2 11 11.7 13.5 14 14.1
全高Hm 8.305 9.72 10.85 12.59 13.09 13.09 13.87 16.14
平臺高m 5.305 6.32 6.65 7.99 8.49 8.49 8.87 10.14

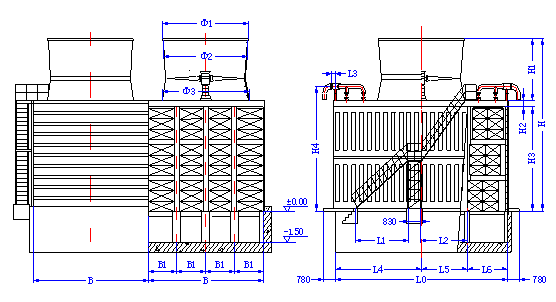

5、HBLG2-750～4000型雙臺橫流式玻璃鋼冷卻塔圖示

各部尺寸表 　　　　　　　　　　　　　　　　　　　　　　　　　　�。▎挝唬簃m）

   參數
HBLG2-750 HBLG2-1000 HBLG2-1500 HBLG2-2000 HBLG2-2500 HBLG2-3000 HBLG2-3500 HBLG2-4000
代號
Φ1 5587 6477 7273 9316 9316 9810 10552 10918
Φ2 5314 6212 7004 8976 8976 9500 10252 10618
Φ3 5440 6410 6950 8000 9470 10000 10600 10600
B 7200 7800 9200 11000 11700 13500 14100 14100
B1 1800 1950 2300 2750 1950 2250 2350 2350
H 8305 9720 10850 12590 13090 13090 13870 16140
H1 3000 3400 4200 4600 4600 4600 5000 6000
H2 160 200 220 250 250 250 250 280
H3 5145 6120 6340 7740 8240 8240 8620 9860
H4 5734 6862 7373 8532 9072 9146 9526 10852
L0 10740 11780 13060 15760 16360 16900 18580 18700
L1 3280 3310 3500 3520 3730 3310 3730 4990
L2 2890 3470 3680 4940 5150 5150 5570 5570
L3 400 300 400 400 400 400 400 500
L4 5370 5890 6530 7880 8180 8400 9350 9350
L5 2870 3350 3630 4880 4880 5150 5450 5450
L6 2500 2540 2900 3000 3300 3300 3900 3900





6、HBLG2-750～4000型雙臺橫流式玻璃鋼冷卻塔基礎資料

                 腳板尺寸表　　　　　　　　　　　　　　　　　　　　　　　　　 （單位：mm）
數據 A號件 B號件 C號件 D號件
塔型    a b c a b c a b c a b c
HBLG2-750 300 60 90 200 20 160 400 60 140 450 60 165
HBLG2-1000 300 60 90 200 20 160 400 40 140 450 60 165
HBLG2-1500 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-2000 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-2500 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-3000 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-3500 400 60 140 200 20 160 440 60 160 570 60 225
HBLG2-4000 400 60 140 200 20 160 440 60 160 570 60 225

說明：預埋鋼板厚12mm。


                  基礎尺寸表 　　　　　　　　　　　 　　　�。▎挝唬簃m）
塔型\數據
L L0 L1 L2 L3 L4
HBLG2-750 10740 14400 2500 2870 1800 　
HBLG2-1000 11780 15600 2540 3350 1950 　
HBLG2-1500 13060 18400 2900 　 2300 1815
HBLG2-2000 15760 22000 3000 2440 2750 　
HBLG2-2500 16360 23400 3300 2440 1950 　
HBLG2-3000 16900 27000 3300 2575 2250 　
HBLG2-3500 18700 28200 3900 2725 2300 　
HBLG2-4000 18700 28200 3900 2725 2300 　
